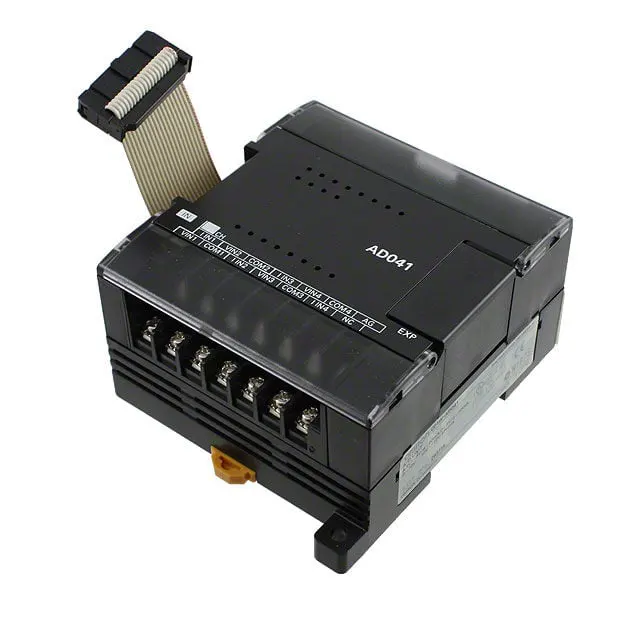

Omron CP1W-AD041

El Omron CP1W-AD041 es un módulo de expansión de entradas analógicas de 4 canales que se combina exclusivamente con el controlador lógico programable de la serie CP1E. Puede convertir señales de corriente externas de 4-20 mA o señales analógicas de voltaje de 0-10 V en señales digitales que el PLC pueda reconocer, de modo que el sistema de control pueda recopilar y procesar parámetros físicos que cambian continuamente.

Cada canal admite una configuración de rango de señal independiente, que puede adaptarse de manera flexible a diferentes tipos de sensores y condiciones de trabajo en el sitio. La tecnología de fabricación original de Omron garantiza la estabilidad del módulo en funcionamiento continuo a largo plazo y el tamaño compacto no ocupará espacio de instalación adicional en el gabinete eléctrico.

Especificaciones técnicas básicas

· Número de canales de entrada:4 canales de entrada analógica aislados

· Tipos de señales soportadas:Voltaje de 0-10 V CC, corriente de 4-20 mA CC

· Resolución:1/4000 (escala completa)

· Velocidad de conversión:150μs por canal

· Exactitud:±0,3 % de escala completa (temperatura ambiente de 25 °C)

· Fuente de alimentación:Alimentado por el PLC CP1E host, no requiere fuente de alimentación externa

· Método de instalación:Compatible con montaje en carril DIN Omron, se puede instalar directamente en el bus de expansión CP1E

· Temperatura ambiente de funcionamiento:0°C a 55°C, temperatura de almacenamiento: -20°C a 75°C

· Humedad:5% a 95% RH (sin condensación)

Comparación de módulos de entradas analógicas Omron similares

Omron proporciona diferentes especificaciones de módulos de expansión analógicos para PLC de la serie CP. Para facilitar a los clientes elegir el producto adecuado, hemos clasificado los parámetros principales de varios modelos comunes para compararlos de la siguiente manera:

De los resultados de la comparación, se puede ver que CP1W-AD041 tiene ventajas de costos más obvias cuando necesita recolectar 3-4 señales analógicas en la plataforma CP1E.

En comparación con el CP1W-AD021 de 2 canales, el costo del canal unitario del CP1W-AD041 se reduce en aproximadamente un 15%, lo que es más adecuado para la aplicación de sistemas de control de tamaño mediano.

A diferencia de los módulos de alta precisión de la serie CJ, el CP1W-AD041 está diseñado para control industrial general y su precisión puede cumplir plenamente con la mayoría de los requisitos de detección de la industria ligera, embalaje, tratamiento de agua y otras industrias, y el precio es solo 1/3 del de los módulos de alta gama.

Soluciones coincidentes recomendadas

1. Coincidencia con el host PLC

CP1W-AD041 está desarrollado especialmente para el PLC de la serie CP1E de Omron, que se puede ampliar directamente en los hosts de las series CP1E N, E y S.

Un host CP1E puede conectar hasta 3 módulos de expansión CP1W, incluido CP1W-AD041, es decir, se pueden expandir hasta 12 canales de entrada analógica, lo que puede cumplir con los requisitos de adquisición de señal de la mayoría de los equipos de automatización pequeños y medianos.

Si utiliza los hosts más antiguos de las series CP1H o CP1L, este modelo también es compatible, pero debe confirmar la versión del firmware del host antes de comprarlo.

Si necesita ampliar más de 12 canales, le recomendamos que combine el host CP1E-N60 con mayor capacidad, que puede admitir más módulos de expansión para satisfacer la demanda.

2. Combinación con otros módulos de expansión

Según los diferentes escenarios de aplicación, proporcionamos las siguientes combinaciones comunes:

· Pequeño sistema de detección de temperatura y presión.: CP1E-N20 + 1 x CP1W-AD041 + 1 x sensor de temperatura + 1 x sensor de presión, esta combinación puede recopilar 2 señales de temperatura y 2 señales de presión al mismo tiempo, el costo se controla dentro de $300, lo cual es muy adecuado para pequeños equipos de prueba industriales.

· Sistema de control de nivel de líquido multicanal: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 señales de entrada de nivel de líquido, 2 señales de ajuste de salida analógica, pueden realizar un ajuste automático del nivel de líquido de 4 tanques de almacenamiento, que se usa ampliamente en equipos pequeños de tratamiento de agua y procesamiento de alimentos.

· Adquisición de velocidad del inversor multieje: CP1E-N30 + 1 x CP1W-AD041 + 4 x convertidores de frecuencia con salida analógica, recopilan la frecuencia de salida y las señales de corriente de 4 inversores en tiempo real, realizan el monitoreo centralizado del sistema de transporte, lo que puede mejorar efectivamente la estabilidad operativa del equipo.

3. Adaptación de Sensores

CP1W-AD041 admite salida de voltaje de 0-10 V y sensores de salida de corriente de 4-20 mA al mismo tiempo, los sensores industriales más comunes en el mercado se pueden conectar directamente sin módulos de conversión adicionales, incluidos transmisores de presión, transmisores de temperatura, sensores de nivel ultrasónicos, sensores de flujo, sensores de desplazamiento, etc.

Si su sensor genera un rango de señal diferente, también puede ajustar el rango a través del programa PLC para adaptarlo, que tiene una gran flexibilidad.

Escenarios de aplicación típicos

· Equipos de embalaje industrial ligero:recopile la presión de la película de embalaje y la temperatura de la parte de sellado, ajuste los parámetros en tiempo real para garantizar la calidad del embalaje

· Sistema de tratamiento de agua:recopile el nivel de líquido del tanque de agua, el flujo de la tubería y el valor de PH, y realice el arranque y parada automáticos de la bomba de agua

· Sistema de control de temperatura constante:recopile la señal de temperatura emitida por el transmisor y emita la señal de control a través del módulo de salida analógica correspondiente para ajustar la potencia de calefacción

· Maquinaria textil:recoger la señal de tensión del hilo, ajustar la velocidad del rodillo de alimentación para mantener la estabilidad de la tensión

· Equipos de prueba automatizados:recopile múltiples señales analógicas del banco de pruebas para registrar y evaluar datos, en lugar de realizar pruebas manuales para mejorar la eficiencia

Soporte de servicio posventa

Todos los módulos Omron CP1W-AD041 vendidos por Floating Light Automation brindan 12 meses de servicio de garantía posventa. Durante el período de garantía, si hay algún problema de calidad por daños no humanos, le proporcionaremos un reemplazo gratuito o un reembolso completo.

Contamos con ingenieros técnicos profesionales que pueden brindarle consultas técnicas gratuitas, que incluyen orientación sobre cableado, configuración de programas y otras preguntas relacionadas.

Para pedidos al por mayor, podemos ofrecer descuentos adicionales por volumen y nuestro personal de ventas puede comunicarse con políticas preferenciales específicas para negociar.

Capacidad de suministro y garantía de fuente

Floating Light Automation ha establecido una relación de suministro cooperativo estable a largo plazo con los distribuidores oficiales autorizados y proveedores de canales a gran escala de Omron.

En la actualidad, el inventario spot de CP1W-AD041 en nuestros almacenes en China y Estados Unidos ha alcanzado más de 120 unidades, lo que puede satisfacer la demanda de la producción de prueba de prototipos en lotes pequeños y la adquisición de juegos completos de equipos en lotes grandes.

Todos los productos que vendemos son productos nuevos 100% originales, que pueden proporcionar certificados de inspección de calidad de fábrica originales de Omron y certificados de calificación de lotes.

Apoyamos la inspección de fábrica de terceros; cualquier problema de calidad del producto que no cumpla con los estándares originales de fábrica puede devolverse o reemplazarse incondicionalmente dentro de los 12 meses.

En términos de logística, admitimos DHL, FedEx, UPS y otros canales exprés globales, y el pedido se puede enviar dentro de las 24 horas posteriores al pago, y las regiones generales de Europa y América del Norte se pueden entregar dentro de 3 a 7 días hábiles.

Para clientes cooperativos de ingeniería a largo plazo, podemos brindar un servicio de reserva de inventario continuo para garantizar que su proyecto no afecte el progreso de la construcción debido a la escasez de accesorios.

Preguntas frecuentes

P: ¿Cómo instalo Omron CP1W-AD041?

R: El CP1W-AD041 se conecta directamente al lado derecho de la CPU o a la unidad de expansión anterior mediante un conector de expansión. Para instalar:

1. Conecte el cable de conexión de E/S de expansión del módulo al conector de expansión de la CPU o de la unidad de expansión anterior.

2. Fije el módulo al carril DIN.

3. Si se requieren unidades de expansión adicionales, es posible una mayor expansión a través del conector de expansión en el lado derecho del módulo.

Nota: El cable de conexión de E/S de expansión está conectado permanentemente al módulo y no se puede quitar. No toque el cable durante el funcionamiento para evitar fallos de funcionamiento causados ​​por la electricidad estática.

P: ¿El CP1W-AD041 admite el promedio?

R: Sí, lo hace. El promedio se puede habilitar o deshabilitar individualmente para cada canal dentro de la configuración del rango de entrada.

Cuando el promedio está habilitado, el módulo genera el valor promedio de múltiples muestras, lo que ayuda a suprimir el ruido de la señal.

P: ¿El CP1W-AD041 admite la detección de rotura de cable?

R: Sí, lo hace. El CP1W-AD041 cuenta con detección de rotura de cable para los rangos de entrada de 1 a 5 V y de 4 a 20 mA. El módulo puede detectar un estado anormal si se rompe el cable de señal del sensor.
