Luz flotanteproporciona componentes de automatización industrial para fabricantes que buscan soluciones confiables de detección y control. ElMFI LK3122El sensor de nivel electrónico ofrece detección capacitiva de nivel de líquido, funciones de conmutación configurables, salidas analógicas y comunicación IO-Link, lo que lo convierte en una opción práctica para monitorear líquidos compatibles en equipos industriales.
El IFM LK3122 es un sensor de nivel electrónico diseñado para aplicaciones que involucran agua, refrigerantes a base de agua, aceites y líquidos similares. Su sonda de 264 mm incorpora un rango de detección activa de 195 mm, mientras que su salida de conmutación configurable y su salida analógica admiten diferentes requisitos de monitoreo y control. Con una tensión de funcionamiento de 18–30 V CC y comunicación IO-Link, el sensor se puede integrar en arquitecturas de automatización adecuadas. Esta guía explica su principio de funcionamiento, especificaciones técnicas importantes, consideraciones de aplicación, requisitos de instalación y criterios de selección para ayudar a los ingenieros y equipos de compras a determinar si coincide con su equipo.
Tabla de contenido
- ¿Qué es el IFM LK3122?
- ¿Cómo funciona el sensor?
- Especificaciones técnicas clave
- Principales características y beneficios
- Aplicaciones industriales típicas
- Consideraciones de instalación y configuración
- Cómo seleccionar el sensor de nivel correcto
- Mantenimiento y solución de problemas
- Preguntas frecuentes
- Conclusión

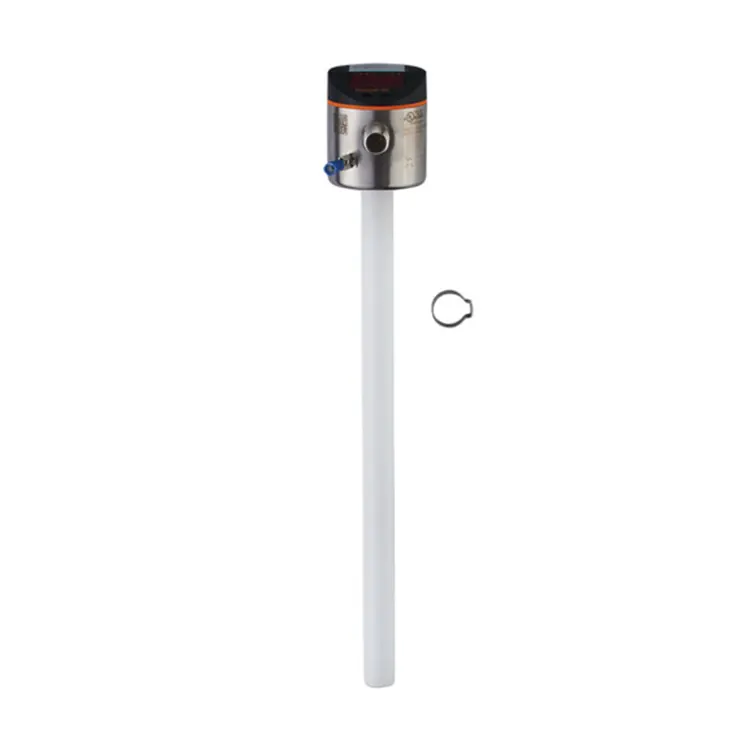

¿Qué es el IFM LK3122?
El IFM LK3122 es un sensor de nivel electrónico fabricado por ifm electronic. A diferencia de un interruptor de flotador convencional que detecta principalmente una posición mecánica, este modelo utiliza un principio de medición capacitivo para detectar cambios en el nivel de líquidos compatibles a lo largo de su sonda de detección.
El sensor está diseñado para aplicaciones que involucran agua, lubricantes refrigerantes a base de agua, aceites, medios a base de aceite y líquidos con características similares. Sus salidas electrónicas permiten incorporar el nivel medido a procesos de seguimiento y control industrial.
Para los ingenieros de mantenimiento, integradores de equipos y diseñadores de sistemas de automatización, la consideración principal no es simplemente el número de modelo. Se trata de si el rango activo del sensor, la compatibilidad de fluidos, los límites de temperatura, la configuración de salida y las condiciones de instalación coinciden con la aplicación real.
Los compradores pueden revisar la información del producto IFM LK3122 de Floating Light y comparar los detalles enumerados con la documentación del fabricante antes de realizar un pedido.
¿Cómo funciona el sensor?
La medición de nivel capacitiva se basa en cambios en la capacitancia eléctrica asociados con la presencia de un medio alrededor del elemento sensor. A medida que el nivel del líquido cambia a lo largo de la sonda, el sensor evalúa la respuesta eléctrica correspondiente y determina la medición relacionada con el nivel.
El LK3122 proporciona salidas configurables para transmitir información útil a un controlador o sistema de monitoreo. Dependiendo de la instalación y la configuración de los parámetros, estas señales pueden admitir monitoreo de nivel, detección de umbral y respuestas automatizadas de equipos.
Comprender sus opciones de salida
- Salida de conmutación digital:Admite acciones basadas en umbrales, como señalar cuando el nivel medido alcanza un punto de ajuste configurado.
- Salida analógica:Proporciona una señal de corriente o voltaje configurable para equipos de control compatibles.
- Enlace IO:Permite funciones compatibles de comunicación digital, identificación de dispositivos, parametrización y diagnóstico a través de un maestro IO-Link compatible.
Estas funciones permiten a los diseñadores de sistemas elegir un método de integración apropiado sin asumir que cada instalación utilizará todas las salidas disponibles simultáneamente.
Especificaciones técnicas clave
Revisar los datos técnicos antes de la compra ayuda a evitar discrepancias entre el sensor y la máquina de destino. La siguiente tabla resume las especificaciones importantes publicadas para el IFM LK3122.
| Parámetro | Especificación | Importancia práctica |
|---|---|---|
| tipo de producto | Sensor de nivel electrónico | Diseñado para la detección de nivel de líquido |
| Principio de medición | capacitivo | Detecta cambios de nivel mediante detección capacitiva |
| Longitud de la sonda | 264 milímetros | Importante para la profundidad del tanque y el diseño de montaje. |
| Rango de detección activa | 195 milímetros | Define la sección de medición activa. |
| Zonas inactivas | 53 mm en la parte superior; 16 mm en la parte inferior | Se debe tener en cuenta al colocar la sonda. |
| Tensión de funcionamiento | 18–30 VCC | Requiere una fuente de alimentación CC compatible |
| Salida de conmutación | PNP/NPN; configurable normalmente abierto o normalmente cerrado | Admite entradas de control digital compatibles |
| Salida de corriente analógica | 4–20 mA, dirección configurable | Adecuado para módulos de entradas analógicas compatibles |
| Salida de voltaje analógico | 0–10 V, dirección configurable | Requiere una entrada de voltaje compatible |
| Enlace IO | Versión 1.1 | Admite integración digital compatible |
| error de medición | ±5% del valor final | Debe considerarse al definir las tolerancias de control. |
| Temperatura ambiente | 0–60°C | Relevante para el entorno de instalación del sensor |
Importante:La temperatura media permitida del sensor depende del líquido y de los accesorios de instalación. Para agua y refrigerantes a base de agua, el rango publicado es de 0 a 35 °C, siendo posible de 35 a 65 °C utilizando el tubo climático E43100 especificado. Para el petróleo, el rango publicado es de 0 a 70 °C. Consulte la página oficial del producto IFM y la documentación técnica para conocer las condiciones y restricciones de funcionamiento completas.
Principales características y beneficios
Varias características hacen que valga la pena evaluar el LK3122 para proyectos de monitoreo de líquidos industriales.
1. Múltiples posibilidades de salida
La combinación de una salida de conmutación, una salida analógica y comunicación IO-Link ofrece a los ingenieros varias opciones de integración. La configuración adecuada depende del controlador, los requisitos de monitoreo y los parámetros seleccionados.
2. Funciones de conmutación configurables
Los puntos de ajuste y los puntos de reinicio se pueden configurar dentro del rango de ajuste especificado. Esto admite aplicaciones en las que un controlador debe responder a un nivel de líquido definido en lugar de simplemente mostrar una medición.
3. Una zona de medición activa definida
El rango activo de 195 mm ayuda a los ingenieros a planificar la ubicación de la sonda en tanques compactos y depósitos de equipos. El posicionamiento correcto es esencial porque las secciones inactivas no proporcionan la misma función de medición que la zona activa.
4. Integración Industrial
Su suministro de 18–30 V CC y sus opciones de salida configurables hacen que el LK3122 sea adecuado para la evaluación en sistemas de automatización compatibles. Las características eléctricas, los límites de carga y los requisitos de conexión deben verificarse con la documentación del controlador antes de la puesta en servicio.
Aplicaciones industriales típicas
El sensor se puede considerar para tareas de monitoreo de líquidos compatibles en equipos industriales, siempre que el medio y las condiciones de operación estén dentro de los límites publicados.
- Depósitos de refrigerante para máquinas herramienta:Supervise los lubricantes refrigerantes a base de agua y proporcione señales relacionadas con el nivel a los controles de la máquina.
- Equipos hidráulicos:Monitoree los aceites hidráulicos compatibles en depósitos donde la geometría de la sonda y la temperatura del aceite cumplan con las especificaciones.
- Sistemas de agua industriales:Detecte cambios de nivel de líquido en tanques de agua y recintos de equipos adecuados.
- Sistemas de lubricación:Monitoreo de nivel de soporte para lubricantes compatibles en maquinaria.
- Equipos automatizados:Proporcione señales analógicas o de conmutación para su integración en una disposición de monitoreo basada en PLC adecuada.
Se trata de categorías de aplicaciones potenciales más que garantías de idoneidad. El LK3122 no está diseñado para todos los procesos industriales o líquidos. El fabricante enumera restricciones para medios fuertemente conductores o adhesivos, materiales granulares, ácidos, álcalis, procesamiento de alimentos y aplicaciones de galvanoplastia. Confirme el medio exacto y las condiciones del proceso antes de la selección.
Consideraciones de instalación y configuración
Una instalación correcta tiene un impacto directo en la confiabilidad de la medición y la efectividad de la estrategia de control.
- Verifique la geometría del tanque.Verifique que la longitud de la sonda y la disposición de montaje se ajusten a la profundidad de instalación disponible.
- Posicione la zona activa correctamente.Tenga en cuenta la zona inactiva superior de 53 mm y la zona inactiva inferior de 16 mm al determinar los puntos de medición requeridos.
- Confirme la compatibilidad del medio.Verifique las propiedades del líquido, las características dieléctricas y la temperatura con los límites del fabricante.
- Verificar las conexiones eléctricas.Haga coincidir el voltaje de suministro, la lógica de conmutación, el tipo de señal analógica y los requisitos de carga con el controlador.
- Configurar los parámetros de medición.Configure los puntos de conmutación y reinicio requeridos, el comportamiento de salida y otros parámetros de acuerdo con las instrucciones de funcionamiento.
- Prueba en condiciones reales de funcionamiento.Confirme la respuesta de salida en niveles de líquido representativos antes de poner la máquina en operación de rutina.
Para la comunicación digital, verifique también el maestro IO-Link, la configuración del dispositivo y el archivo de descripción del dispositivo compatible cuando sea necesario.
Cómo seleccionar el sensor de nivel correcto
Al comparar el IFM LK3122 con otros sensores de nivel electrónicos, considere la aplicación completa en lugar de seleccionar un modelo únicamente por el precio o la longitud nominal de la sonda.
| Factor de selección | Preguntas para hacer |
|---|---|
| Compatibilidad con líquidos | ¿Está aprobado el medio para su uso con este sensor capacitivo? |
| Rango de medición | ¿El rango activo de 195 mm cubre la variación de nivel requerida? |
| Temperatura | ¿Están las temperaturas ambiente y del líquido dentro de los límites permitidos? |
| Interfaz de control | ¿Acepta el PLC la señal de conmutación, corriente, tensión o IO-Link seleccionada? |
| Instalación | ¿Se puede montar la sonda teniendo en cuenta las zonas inactivas requeridas? |
| Obtención | ¿Puede el proveedor confirmar el modelo exacto, el estado, la disponibilidad y la documentación? |
Los ingenieros también deben evaluar si lo más apropiado es la medición continua de nivel, la detección de umbral o un principio de detección diferente. Un sensor que funciona bien en un depósito puede no ser adecuado para otro medio o configuración de proceso.
Mantenimiento y solución de problemas
Las comprobaciones de rutina pueden ayudar a identificar problemas de instalación o configuración antes de que interrumpan la producción.
- Inspeccione la sonda y la disposición de montaje en busca de contaminación o daños físicos.
- Verifique el voltaje de suministro y las conexiones eléctricas si el sensor no responde como se esperaba.
- Verifique los puntos de conmutación y reinicio cuando el comportamiento de la alarma difiera de la secuencia de control prevista.
- Compare las lecturas analógicas con los valores esperados y confirme que la entrada del PLC esté configurada para el tipo de señal correcto.
- Revise la comunicación IO-Link y los parámetros del dispositivo cuando utilice una interfaz digital.
- Consulte las instrucciones de funcionamiento antes de limpiar, cambiar la configuración o devolver el equipo al servicio.
Los intervalos de mantenimiento deben basarse en el entorno operativo real, las propiedades del líquido monitoreado y las recomendaciones del fabricante del equipo.
Preguntas frecuentes
1. ¿Qué tipo de sensor es el IFM LK3122?
El IFM LK3122 es un sensor de nivel capacitivo electrónico diseñado para detectar el nivel de líquidos compatibles. Proporciona una salida de conmutación configurable, una salida analógica y comunicación IO-Link.
2. ¿Cuál es el rango de detección activa del IFM LK3122?
La sonda tiene 264 mm de largo y un rango de detección activo de 195 mm. Las zonas inactivas especificadas son 53 mm en la parte superior y 16 mm en la parte inferior. Estas dimensiones deben incluirse en el plano de instalación.
3. ¿Qué líquidos puede controlar el IFM LK3122?
Sus medios previstos incluyen agua, refrigerantes a base de agua, aceites, medios a base de aceite y líquidos similares que cumplan con las condiciones especificadas. Quedan excluidos los medios fuertemente conductores o adhesivos y determinadas aplicaciones químicas o industriales. Siempre verifique la información de compatibilidad del fabricante.
4. ¿Se puede conectar el IFM LK3122 a un PLC?
Sí, se puede integrar con un PLC compatible utilizando su salida de conmutación, salida analógica de corriente o voltaje o interfaz IO-Link. El método seleccionado debe coincidir con las entradas eléctricas y las capacidades de comunicación del PLC.
5. ¿Qué fuente de alimentación requiere el IFM LK3122?
El voltaje de funcionamiento especificado es de 18 a 30 V CC. Confirme la fuente de alimentación, el cableado, la carga de salida y los requisitos de conexión utilizando la documentación técnica antes de la instalación.
6. ¿Cómo pueden los compradores verificar el modelo correcto antes de realizar el pedido?
Verifique la designación completa del modelo, la documentación del fabricante, el estado del producto y cualquier información de trazabilidad disponible. Los compradores también pueden proporcionar los requisitos de su aplicación a Floating Light para ayudar a confirmar el modelo solicitado y los detalles de compra.
Conclusión
El IFM LK3122 ofrece detección capacitiva de nivel de líquido, funciones de salida configurables y conectividad IO-Link para aplicaciones de monitoreo industrial adecuadas. Su rango de detección activa de 195 mm y sus límites operativos definidos hacen que sea esencial una evaluación cuidadosa de la aplicación. Al verificar la compatibilidad del medio, la geometría de la instalación, la temperatura y los requisitos del controlador antes de comprarlo, los ingenieros pueden realizar una selección de sensores más informada.
¿Busca el IFM LK3122 para su proyecto de automatización? La luz flotante puede ayudarle a revisar la información del modelo, verificar la disponibilidad del producto y evaluar los requisitos de compra para su aplicación. Visite nuestra página de productos IFM LK3122 o explore nuestros productos de automatización industrial. Si necesita ayuda con la verificación de modelos, precios o cantidades de pedidos,contáctanospara analizar sus necesidades e identificar la solución adecuada.
