Resumen del artículo:La medición precisa de la distancia es esencial para una automatización industrial confiable, un manejo eficiente de materiales y una calidad de producción constante. ElIFM O1D100El sensor de distancia fotoeléctrico ofrece medición óptica sin contacto, funciones de conmutación configurables, opciones de salida analógica y comunicación IO-Link para una amplia gama de aplicaciones de fábrica.Luz flotanteayuda a los compradores industriales a obtener componentes de automatización y evaluar la compatibilidad de los sensores para sus equipos. Esta guía explora las especificaciones clave, los principios operativos, las aplicaciones prácticas, las consideraciones de instalación y los criterios de selección del IFM O1D100.

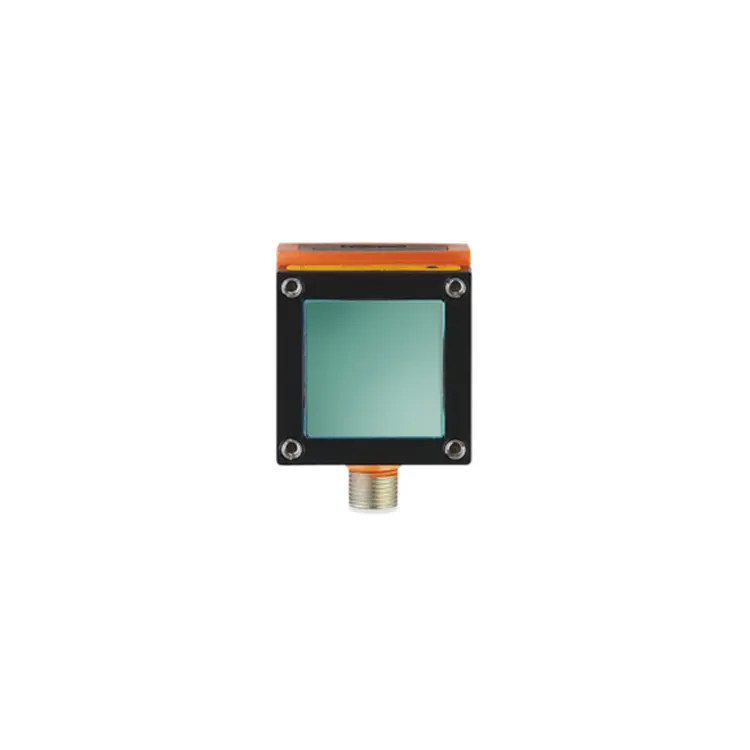

ElIFM O1D100es un sensor de distancia fotoeléctrico diseñado para aplicaciones industriales que requieren detección de objetos y medición de distancia confiables y sin contacto. Fabricado por ifm electronic, pertenece a la familia O1D de sensores ópticos de distancia y está diseñado para medir distancias de hasta 10 metros en condiciones de referencia especificadas.
A diferencia de los dispositivos de medición mecánicos, un sensor de distancia fotoeléctrico no necesita tocar el objeto objetivo. Esto lo hace útil para monitorear productos en movimiento, detectar posiciones de objetos y medir distancias donde el contacto físico podría interferir con la producción o dañar materiales sensibles.
El O1D100 combina un rango de detección configurable con salidas de conmutación y una opción de salida analógica. Su interfaz IO-Link también admite la parametrización y la transferencia de datos de sensores a sistemas de automatización compatibles.
Para los fabricantes, integradores de sistemas y equipos de mantenimiento, el principal beneficio es la capacidad de incorporar información de distancia en los procesos de control existentes sin introducir un mecanismo de medición mecánico en el punto de detección.
Los compradores pueden revisar la página del producto IFM O1D100 de Floating Light para obtener información sobre el producto y consultas sobre abastecimiento.
Al evaluar un sensor industrial, los ingenieros deben considerar más que su distancia de medición máxima. La configuración de salida, la compatibilidad eléctrica, la protección ambiental, las capacidades de comunicación y las características de la superficie objetivo afectan el rendimiento en el mundo real.
| Parámetro | Especificación |
|---|---|
| tipo de producto | Sensor de distancia fotoeléctrico |
| Fabricante | ifm electrónica |
| Modelo | O1D100 |
| Rango de medición | 0,2–10 m en condiciones de referencia especificadas |
| Tensión de funcionamiento | 18–30 VCC |
| Diseño de salida eléctrica. | DC PNP |
| Salidas digitales | 2 salidas de conmutación configurables |
| Opciones de salida analógica | 4–20 mA o 0–10 V, configurable |
| Interfaz de comunicación | IO-Link COM2, 38,4 kbaudios, revisión 1.1 |
| Tasa de muestreo | 1–50Hz |
| Clasificación de protección | IP67 |
| Temperatura ambiente de funcionamiento | -10°C a +60°C |
| Dimensiones de la vivienda | 59 × 42 × 52 milímetros |
| Clase de protección láser | Clase 2 |
| Conexión eléctrica | Un conector M12 con codificación A de cinco pines |
Nota: Las especificaciones se basan en la información del producto publicada por el fabricante. El rango de medición indicado depende de la reflectividad del objetivo y de las condiciones de referencia. Confirme la hoja de datos actual, el diagrama de cableado y los requisitos de configuración antes de la instalación o adquisición.
Una consideración de selección importante es la precisión de la medición. Un alcance máximo de 10 metros no significa que el sensor proporcione la misma precisión en todas las distancias. El color del objetivo, la reflectividad de la superficie, la luz ambiental y las condiciones operativas pueden influir en el rendimiento de la medición. Los ingenieros deben consultar las especificaciones técnicas oficiales IFM O1D100 al definir tolerancias aceptables.
El IFM O1D100 utiliza medición óptica del tiempo de vuelo. En términos simplificados, el sensor emite luz hacia un objetivo y evalúa la señal devuelta para determinar la distancia. Esto permite que el dispositivo mida objetos sin necesidad de contacto directo.
Una vez que se obtiene un valor de distancia, el sensor puede usar sus funciones de salida configuradas para comunicar información a un controlador o sistema de automatización conectado.
Por ejemplo, una línea de embalaje puede utilizar información de distancia para identificar si un producto ha alcanzado una posición específica. Luego, un controlador puede coordinar una operación de transportador, actuador o inspección en función del umbral de detección configurado.
IO-Link agrega otra capa de funcionalidad. Con un maestro y un controlador compatibles, los técnicos pueden acceder a datos de procesos compatibles, ajustar parámetros y recuperar información de diagnóstico. Esto puede simplificar la puesta en servicio y reducir la necesidad de realizar ajustes manuales repetidos en el sensor.
El IFM O1D100 es adecuado para muchas tareas de automatización de fábricas donde la medición de distancia sin contacto proporciona información útil para un proceso de control. Su idoneidad siempre debe verificarse con respecto al rango requerido, las propiedades de destino, las necesidades de respuesta y el entorno de instalación.
En líneas de montaje y fabricación, el sensor puede controlar la posición de piezas de trabajo, accesorios o componentes móviles. Los umbrales de distancia pueden ayudar a un sistema de control a determinar si un objeto está dentro de una zona operativa esperada antes de que comience el siguiente proceso.
Este enfoque puede admitir secuencias de manipulación repetibles y reducir la dependencia de interruptores de contacto mecánicos en aplicaciones adecuadas.
Los sistemas de almacenamiento automatizados, transportadores y equipos de manipulación de palés a menudo necesitan detectar posiciones de objetos o estimar la distancia entre un objetivo y un punto de referencia fijo.
El O1D100 puede proporcionar información de distancia para tareas seleccionadas de posicionamiento y monitoreo de presencia. Sin embargo, las aplicaciones que involucran cargas de paletas complejas, múltiples objetivos o prevención de colisiones críticas para la seguridad requieren una evaluación separada de la cobertura y los requisitos de seguridad a nivel del sistema.
En los sistemas de embalaje y manipulación de paquetes, las mediciones de distancia pueden ayudar a determinar si un paquete ha alcanzado una posición definida o si un objetivo se encuentra dentro de una ventana de medición configurada.
Cuando se deben calcular las dimensiones del paquete, los ingenieros deben evaluar la disposición completa del sensor y la lógica de control. Una sola lectura de distancia no proporciona automáticamente una medición tridimensional completa de un paquete.
La maquinaria industrial puede requerir un monitoreo continuo o periódico de las posiciones de los componentes, los niveles de materiales o las distancias cambiantes. La salida analógica del O1D100 puede resultar útil cuando un controlador necesita una señal relacionada con la distancia en lugar de solo un simple estado de encendido/apagado.
Antes de usarlo para medir niveles o monitorear superficies irregulares, verifique el material objetivo, la geometría de detección, las condiciones ambientales y la tolerancia de medición requerida.
La integración correcta comienza con la compatibilidad eléctrica y una comprensión clara de cómo se utilizará la medición. Incluso un sensor capaz puede producir resultados del sistema poco confiables si sus ajustes de salida o la configuración del controlador son incorrectos.
Para la integración de PLC, verifique las especificaciones de entrada eléctrica y la lógica de escalado del controlador seleccionado. No asuma que todos los protocolos de comunicación enumerados para otros productos de automatización son compatibles directamente con el O1D100. Su interfaz de comunicación documentada es IO-Link; cualquier integración a nivel de red puede requerir un maestro o puerta de enlace compatible.
El mejor sensor de distancia es el que cumple con los requisitos operativos reales de la aplicación, no necesariamente el modelo con el mayor alcance nominal. Una comparación estructurada ayuda a los compradores a evitar seleccionar un dispositivo que no sea adecuado para el material de destino o el sistema de control.
| Factor de selección | Qué comprobar | Por qué es importante |
|---|---|---|
| Distancia de medición | Distancias de trabajo mínimas, normales y máximas. | Garantiza que el objetivo permanezca dentro del rango utilizable. |
| Superficie objetivo | Color, reflectividad, textura y dimensiones. | Afecta la calidad y confiabilidad de la señal óptica devuelta. |
| Precisión requerida | Error de medición permitido en la distancia real | Evita que un sensor de largo alcance se utilice más allá de su tolerancia práctica. |
| Compatibilidad de salida | Entradas PNP, canales analógicos o compatibilidad con IO-Link | Garantiza que el sensor pueda comunicarse con el sistema de control. |
| Entorno operativo | Temperatura, polvo, humedad, vibración y luz ambiental. | Ayuda a determinar si el sensor puede funcionar de manera confiable en el punto de instalación. |
| Requisitos de respuesta | Tasa de muestreo y tiempo del ciclo de la máquina. | Garantiza que las actualizaciones de mediciones sean apropiadas para la velocidad del proceso. |
| Espacio de instalación | Dimensiones de la carcasa, posición de montaje y acceso a los cables | Admite una integración y un mantenimiento mecánicos sencillos. |
Al comparar el O1D100 con otro sensor, revise las especificaciones oficiales de ambos productos en condiciones comparables. Las diferencias en los principios de medición, los objetivos de referencia, las funciones de salida y las clasificaciones ambientales pueden hacer que las especificaciones de los titulares sean engañosas.
Los equipos de compras también deben verificar la designación exacta del modelo, el estado del producto, el tiempo de entrega, los términos de la garantía y la disponibilidad de la documentación técnica antes de realizar un pedido.
Las buenas prácticas de instalación ayudan a mantener mediciones consistentes y minimizar la resolución de problemas innecesarios. Aunque el IFM O1D100 tiene un grado de protección IP67, las condiciones de instalación y las características objetivo aún afectan el rendimiento práctico.
Para aplicaciones que involucran polvo o niebla de aceite, establezca un programa de mantenimiento basado en el nivel de contaminación real. Una clasificación de gabinete no garantiza que una medición óptica no se verá afectada por depósitos en la ventana frontal del sensor.
Si las mediciones fluctúan, verifique la alineación, la reflectividad del objetivo, la luz ambiental, las conexiones eléctricas y los ajustes de configuración antes de reemplazar el dispositivo. Cuando sea necesario, compare las lecturas del sensor con una medición de referencia conocida en condiciones controladas.
El rango de medición publicado es de 0,2 a 10 metros en condiciones de referencia específicas utilizando un objetivo blanco con una remisión del 90 %. El rendimiento real depende de las características del objetivo y del entorno operativo.
Sí. El O1D100 admite IO-Link COM2 a 38,4 kBaud y IO-Link revisión 1.1. Se requiere un maestro IO-Link compatible para acceder a las funciones de comunicación.
Sí. Una de sus salidas se puede configurar para una señal de corriente de 4 a 20 mA o una señal de voltaje de 0 a 10 V. El rango analógico debe configurarse para adaptarse a los requisitos de medición de la aplicación y a la entrada del controlador.
Su clasificación IP67 brinda protección contra la entrada de polvo y la inmersión temporal en condiciones de prueba específicas. Sin embargo, una fuerte contaminación en la ventana óptica puede afectar la calidad de la medición, por lo que se deben evaluar la idoneidad ambiental y los requisitos de limpieza para cada instalación.
El voltaje de funcionamiento especificado es de 18 a 30 V CC. Siga siempre el diagrama de cableado oficial y confirme los requisitos de entrada del controlador y de la fuente de alimentación antes de conectar el sensor.
Garantice una alineación adecuada, utilice materiales objetivo representativos durante las pruebas, mantenga limpia la ventana óptica y configure la frecuencia de muestreo y los umbrales de salida de forma adecuada. Si las lecturas permanecen inestables, verifique la luz ambiental, la reflectividad de la superficie, la interferencia eléctrica y la distancia de operación.
Los compradores industriales pueden comunicarse con Floating Light a través de su página de producto IFM O1D100 para solicitar una cotización y confirmar el stock actual, los arreglos de entrega, la documentación del producto y los términos de garantía aplicables.
El IFM O1D100 es una opción práctica para aplicaciones industriales que necesitan medición de distancia sin contacto, comportamiento de conmutación configurable, salida de señal analógica y comunicación IO-Link. Su rango de medición de hasta 10 metros en condiciones de referencia específicas hace que valga la pena evaluarlo para tareas de posicionamiento de líneas de producción, manejo de materiales, embalaje y monitoreo de equipos seleccionados.
La clave para una implementación exitosa es hacer coincidir el rendimiento de medición real del sensor y las capacidades de interfaz con el material objetivo, la distancia de trabajo, el ciclo de la máquina y las condiciones ambientales. Una configuración y puesta en marcha cuidadosas son tan importantes como elegir el modelo correcto.
¿Busca una fuente confiable para el IFM O1D100?Luz flotante puede ayudar a sus equipos de compras e ingeniería a revisar los detalles del producto, verificar la disponibilidad e identificar componentes de automatización industrial adecuados para su proyecto. Visite nuestra página de producto IFM O1D100 ocontáctanoshoy para analizar sus requisitos, solicitar una cotización y obtener la información que necesita para tomar una decisión de compra segura.
