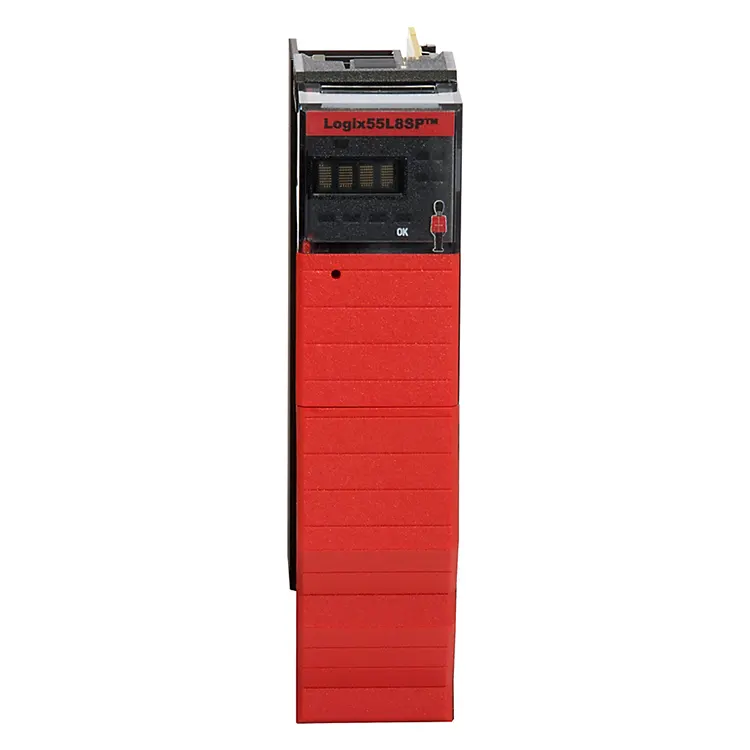

ElAllen-Bradley 1756-L8SPes un controlador Safety Partner diseñado para la arquitectura de control de seguridad GuardLogix 5580. Instalado en un chasis ControlLogix junto con un controlador primario GuardLogix 5580 compatible, ayuda a proporcionar la arquitectura de procesamiento necesaria para aplicaciones de seguridad industrial de alta integridad. Esta guía explica su función, arquitectura, especificaciones, consideraciones de instalación, flujo de trabajo de configuración, puntos de solución de problemas y consideraciones de compra para ingenieros, equipos de mantenimiento, integradores de sistemas y compradores de automatización industrial.
Los sistemas de automatización industrial necesitan cada vez más realizar dos tareas al mismo tiempo: mantener el funcionamiento eficiente de la máquina y ejecutar funciones de seguridad de forma fiable. En una arquitectura GuardLogix 5580, elAllen-Bradley 1756-L8SPsirve como controlador asociado de seguridad asociado con un controlador GuardLogix primario compatible.
La documentación de Rockwell Automation identifica el 1756-L8SP como parte de la familia de controladores de seguridad GuardLogix 5580. El dispositivo no es simplemente un procesador PLC independiente convencional. En cambio, participa en la arquitectura de seguridad del sistema y funciona con un controlador primario compatible. :contentReference[oaicite:0]{index=0}
Esta distinción es importante al seleccionar el equipo de reemplazo. Un error de compra común es tratar el 1756-L8SP como un procesador ControlLogix independiente de uso general. Su función prevista está específicamente conectada a la arquitectura de seguridad GuardLogix, por lo que se debe considerar en conjunto la compatibilidad con el controlador principal, el chasis, el firmware, la configuración del proyecto y los requisitos de seguridad aplicables.
El objetivo principal del 1756-L8SP es participar en la arquitectura de procesamiento redundante utilizada por los controladores de seguridad GuardLogix 5580. Rockwell Automation incluye el 1756-L8SP entre los controladores de seguridad GuardLogix 5580 e identifica el dispositivo por el código de producto 176 en la información del controlador Studio 5000. :contentReference[oaicite:1]{index=1}
Para un diseñador de sistemas industriales, la ventaja práctica es arquitectónica: el control relacionado con la seguridad se puede integrar en un entorno de automatización basado en ControlLogix en lugar de requerir una plataforma de control completamente separada para cada función de seguridad.
Dependiendo del diseño completo del sistema, esta arquitectura puede admitir aplicaciones que involucran protección de máquinas, funciones de parada de emergencia, enclavamiento de seguridad, movimiento seguro, protección de procesos y otras tareas de control relacionadas con la seguridad. La capacidad de seguridad real depende de la configuración certificada completa, incluida la combinación del controlador, el firmware, las E/S de seguridad, el diseño de la aplicación y los estándares aplicables.
Una de las consideraciones más importantes es comprender que el 1756-L8SP no reemplaza al controlador GuardLogix principal. Está diseñado para funcionar con un controlador de seguridad GuardLogix 5580 compatible.
Las familias de controladores primarios compatibles incluyen modelos como 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES y 1756-L85ES. La documentación actual de Rockwell Automation identifica estos modelos como controladores GuardLogix 5580 e identifica por separado el 1756-L8SP como un controlador de seguridad dentro de la misma arquitectura. :contentReference[oaicite:2]{index=2}
Ejecuta la aplicación GuardLogix y coordina la operación del sistema.
Proporciona la función de socio de seguridad dentro de la arquitectura del controlador.
Conecta dispositivos de seguridad de campo y funciones de seguridad de máquinas.
Para proyectos críticos para la seguridad, los ingenieros siempre deben verificar la combinación exacta del controlador y la revisión del firmware con la documentación técnica y la certificación de seguridad aplicables de Rockwell Automation. Los datos técnicos publicados por Rockwell establecen que ciertas capacidades de seguridad funcional dependen de revisiones de firmware y configuraciones del sistema específicas. :contentReference[oaicite:3]{index=3}
Las especificaciones técnicas son importantes a la hora de planificar un reemplazo, evaluar las condiciones del gabinete o comprobar si una instalación existente puede acomodar el módulo. Las referencias técnicas disponibles identifican el 1756-L8SP como un controlador Safety Partner de estilo abierto montado en chasis.
| Parámetro | Información 1756-L8SP |
|---|---|
| Familia de productos | ControlLogix/GuardLogix 5580 |
| tipo de producto | Controlador asociado de seguridad |
| Montaje | Chasis ControlLogix |
| Recinto | estilo abierto |
| Sorteo actual | 5 mA a 1,2 VCC; aproximadamente 1,2 A a 5,1 VCC |
| Temperatura de funcionamiento | Hasta -25 a 70 °C dependiendo de la configuración especificada |
| Temperatura de almacenamiento | Aproximadamente -40 a 85 °C |
| Humedad relativa | Hasta 95%, sin condensación |
| Puertos de red | Sin puerto de red integrado |
Las especificaciones publicadas del distribuidor informan las cifras ambientales y de energía estándar anteriores, mientras que la documentación de Rockwell Automation debe seguir siendo la referencia para los requisitos exactos de instalación y certificación de una aplicación de seguridad. :contentReference[oaicite:4]{index=4}
El 1756-L8SP es relevante siempre que se utilice una arquitectura de seguridad GuardLogix 5580 para integrar el control de seguridad con un sistema de automatización industrial más grande. Los entornos típicos pueden incluir fabricación, construcción de maquinaria, manipulación de materiales, producción de automóviles, embalaje e instalaciones relacionadas con procesos.
El módulo por sí solo no determina la función de seguridad. En cambio, forma parte de un sistema de seguridad completo que puede incluir dispositivos de entrada de seguridad, dispositivos de salida de seguridad, variadores, motores, equipos de protección, dispositivos de parada de emergencia y lógica de seguridad específica de la aplicación.
La instalación correcta comienza con la compatibilidad del sistema en lugar de simplemente insertar un módulo en una ranura disponible. Antes del reemplazo o la puesta en servicio, los ingenieros deben verificar el chasis, el controlador GuardLogix primario, la revisión del firmware, la configuración del proyecto y la documentación relacionada con la seguridad.
Nunca se debe seleccionar un módulo de reemplazo únicamente porque el número de catálogo es similar. GuardLogix, ControlLogix y generaciones anteriores de controladores pueden tener hardware visualmente similar pero funciones funcionales diferentes.
Cuando un sistema GuardLogix informa un problema que involucra al socio de seguridad, el personal de mantenimiento debe determinar primero si el problema está relacionado con el hardware, la configuración, el firmware, la comunicación del chasis o el sistema de seguridad en general.
| Condición observada | Elementos para comprobar |
|---|---|
| Fallo del controlador o del socio | Estado del controlador, diagnóstico del módulo, compatibilidad del firmware y configuración del proyecto |
| Estado de seguridad inesperado | E/S de seguridad, lógica de aplicación, dispositivos de campo y diagnóstico de tareas de seguridad |
| Módulo no reconocido | Asientos del chasis, identidad del hardware, compatibilidad de revisiones y configuración. |
| El sistema falla después del reemplazo | Número de catálogo, firmware, revisión del proyecto, emparejamiento de controladores y validación de seguridad correctos |
Los equipos de mantenimiento deben documentar la identidad del hardware original y la revisión del controlador antes de reemplazar un módulo. Este simple paso puede reducir significativamente los retrasos en la puesta en servicio, especialmente en sistemas de producción más antiguos donde la documentación original del proyecto puede estar incompleta.
Adquirir un controlador industrial es diferente a comprar un producto electrónico de consumo convencional. Los compradores deben considerar los números de pieza exactos, el estado del hardware, la información de revisión, la disponibilidad, la documentación, los términos de la garantía y la compatibilidad de las aplicaciones.
Para Allen-Bradley 1756-L8SP, los compradores deben confirmar al menos la siguiente información antes de realizar un pedido:
Luz flotante Automatización Trade Co., Ltd. puede ayudar a los compradores de automatización industrial que necesitan ayuda para identificar componentes de automatización y obtener equipos de reemplazo. Al solicitar una cotización, proporcionar el número de catálogo completo y la información disponible de la placa de identificación puede ayudar a reducir la comunicación innecesaria y mejorar la precisión de la identificación de piezas.
No. El 1756-L8SP es un controlador asociado de seguridad que se utiliza dentro de la arquitectura de seguridad GuardLogix 5580. No debe tratarse como un procesador ControlLogix independiente de uso general. Rockwell Automation lo incluye dentro de la familia de controladores de seguridad GuardLogix 5580. :contentReference[oaicite:6]{index=6}
El 1756-L8SP está diseñado para funcionar con controladores de seguridad primarios GuardLogix 5580 compatibles, incluidos los miembros de la familia 1756-L81ES a 1756-L85ES. La compatibilidad exacta debe verificarse con la documentación actual de Rockwell Automation y la revisión del firmware instalado. :contentReference[oaicite:7]{index=7}
Las especificaciones de producto disponibles identifican que el 1756-L8SP no tiene puerto de red integrado. Su función es la de socio de seguridad dentro del chasis ControlLogix en lugar de la de controlador en red independiente. :contentReference[oaicite:8]{index=8}
Los sistemas GuardLogix 5580 se configuran y programan utilizando Studio 5000 Logix Designer. La versión exacta del software y los requisitos de compatibilidad se deben comparar con el firmware del controlador y los requisitos del proyecto.
Un reemplazo de hardware no debe tratarse como un simple procedimiento plug-and-play para una aplicación de seguridad. El reemplazo debe compararse con el controlador, el firmware, la configuración del proyecto, los requisitos de seguridad y el procedimiento de puesta en servicio existentes.
La documentación técnica de Rockwell Automation indica que las configuraciones especificadas de GuardLogix 5580 que utilizan el 1756-L8SP pueden admitir capacidades de hasta SIL 3 y Categoría 4/Nivel de rendimiento e en las condiciones aplicables. La certificación depende del sistema completo, el firmware especificado, la arquitectura y la implementación, en lugar de depender únicamente del 1756-L8SP. :contentReference[oaicite:9]{index=9}
El Allen-Bradley 1756-L8SP ocupa una posición especializada en la plataforma GuardLogix 5580. En lugar de funcionar como un PLC independiente, funciona como un socio de seguridad dentro de una arquitectura GuardLogix compatible, lo que ayuda a proporcionar la estructura de procesamiento necesaria para aplicaciones de seguridad de alta integridad.
Para los ingenieros, las consideraciones más importantes son la compatibilidad del sistema, el emparejamiento del controlador, el firmware, los requisitos del chasis, el diseño y la validación de la aplicación de seguridad. Para los equipos de compras, la verificación exacta del número de pieza, el estado del producto, la trazabilidad, la garantía y los requisitos de entrega pueden ser igualmente importantes.
Una comprensión clara del 1756-L8SP puede ayudar a reducir los reemplazos incorrectos, acortar el tiempo de resolución de problemas y hacer que el mantenimiento de la automatización industrial sea más predecible. Ya sea que esté planeando una nueva instalación de GuardLogix o buscando un reemplazo para una línea de producción existente, siempre debe realizarse una identificación precisa del producto antes de la compra y la puesta en servicio.
