Allen-Bradley PLCLos sistemas se utilizan ampliamente en la automatización industrial porque proporcionan control confiable de la máquina, programación flexible, sólidas capacidades de comunicación y arquitectura escalable. Esta guía explica cómo funcionan los PLC de Allen-Bradley, dónde se utilizan, cómo seleccionar la plataforma adecuada, cómo son los problemas de integración comunes y cómo construir un sistema de control más confiable para los entornos de fabricación modernos.
Un PLC Allen-Bradley es un controlador lógico programable que se utiliza para monitorear entradas, ejecutar un programa de control y operar salidas en equipos industriales y procesos automatizados. Allen-Bradley es una conocida marca de automatización asociada con Rockwell Automation y su cartera de PLC cubre aplicaciones que van desde máquinas compactas independientes hasta sistemas de fabricación a gran escala.
Un PLC reemplaza o reduce la necesidad de un complicado control de relé cableado. En lugar de cambiar grandes cantidades de cableado cuando es necesario modificar la secuencia de una máquina, los ingenieros pueden cambiar la lógica de control en el software. Esto hace que la automatización basada en PLC sea más fácil de adaptar a medida que cambian los requisitos de producción.
Un PLC típico recibe señales de dispositivos como sensores, pulsadores, codificadores, interruptores de presión, instrumentos de temperatura y equipos relacionados con la seguridad. El controlador procesa estas señales según su lógica programada y luego envía comandos a salidas como motores, válvulas, contactores, actuadores y dispositivos indicadores.
Los entornos industriales exigen equipos que puedan funcionar de manera consistente en condiciones exigentes. Las interrupciones de la producción pueden provocar pérdidas de producción, incumplimiento de cronogramas de entrega, desperdicio de material y costosas soluciones de problemas. Por esta razón, la selección del controlador debe considerar más que el precio de compra inicial.
Las plataformas PLC de Allen-Bradley a menudo se seleccionan para proyectos donde la compatibilidad con la infraestructura de automatización existente, las herramientas de programación, las redes industriales, la escalabilidad y el soporte a largo plazo son importantes.
Aunque los diseños de los sistemas varían, el ciclo operativo básico del PLC es sencillo. El controlador lee información de entrada, ejecuta la lógica programada y actualiza las salidas. Este proceso se repite continuamente mientras el controlador está funcionando.
Entradas
Los sensores e interruptores de campo proporcionan información sobre el estado de la máquina.
Lógica
El procesador evalúa las instrucciones programadas.
Salidas
El controlador controla actuadores, motores, válvulas u otros dispositivos.
Comunicación
Los datos se pueden intercambiar con HMI, variadores, redes y sistemas de supervisión.
Esta arquitectura permite a los ingenieros crear secuencias automatizadas que responden a condiciones en tiempo real. Por ejemplo, un sistema transportador puede detectar un producto, confirmar su posición, activar un motor, comunicar el estado a una HMI y detener la línea si se detecta una condición anormal.
Un error de compra común es elegir un controlador únicamente porque tiene una marca familiar. Allen-Bradley ofrece múltiples familias de controladores y la elección correcta depende de los requisitos de E/S, las demandas de procesamiento, los requisitos de movimiento, las redes, la instalación física y la expansión futura.
| Familia/Plataforma PLC | Rol típico | Consideración clave |
|---|---|---|
| micro800 | Máquinas compactas y sistemas de automatización más pequeños | Tamaño compacto, costo, E/S y requisitos de comunicación |

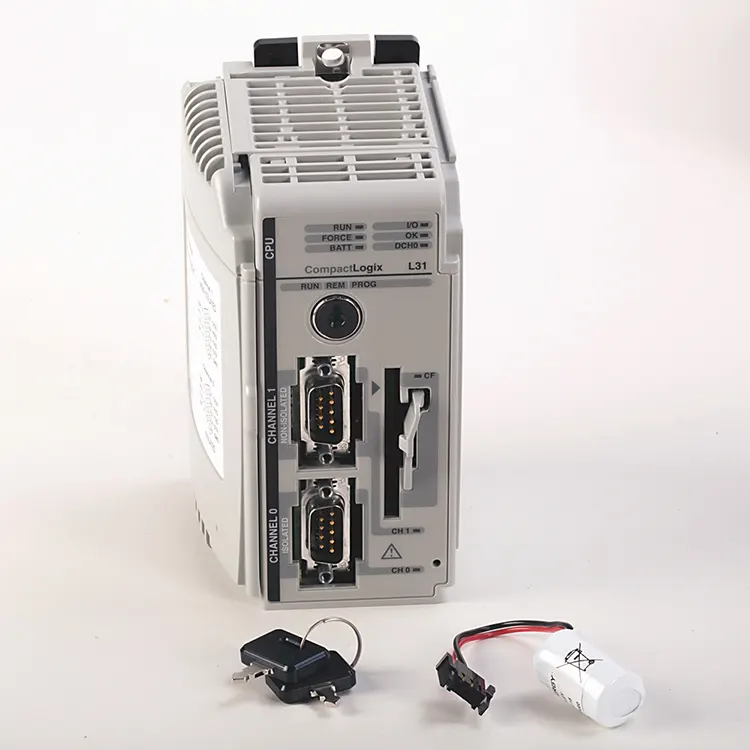

| CompactLogix | Automatización a nivel de máquina y de rango medio | Rendimiento, expansión modular y arquitectura de red. |

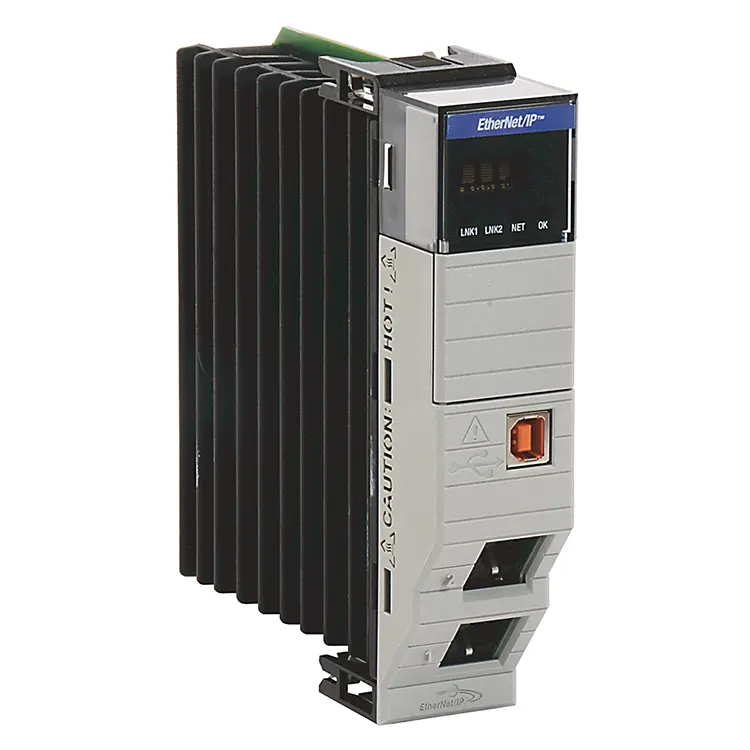

| ControlLogix | Sistemas de control grandes y complejos | Alta capacidad del sistema, redundancia e integración avanzada |
| Plataformas heredadas | Maquinaria instalada existente | Repuestos, compatibilidad de software y planificación de migración |
El controlador exacto siempre debe seleccionarse a partir de los requisitos técnicos actuales y del entorno específico del proyecto y no de una clasificación genérica de productos.
La elección del PLC correcto comienza con la máquina, no con el catálogo. Una lista de requisitos bien definida puede evitar gastos excesivos, un tamaño insuficiente y actualizaciones difíciles en el futuro.
Los sistemas PLC de Allen-Bradley se pueden utilizar en muchos entornos de fabricación y procesos. Su función depende de la arquitectura del equipo y los requisitos de control.
La instalación del controlador es sólo una parte de un proyecto de automatización. Muchos problemas de puesta en servicio ocurren en los límites entre el PLC y otros equipos.
Los problemas comunes incluyen direccionamiento de E/S incorrecto, configuraciones de comunicación no coincidentes, configuraciones de dispositivos incompatibles, tipos de datos incorrectos, planificación de red insuficiente y cableado mal documentado. Una máquina puede tener un PLC perfectamente funcional pero aun así experimentar un funcionamiento poco confiable porque el sistema circundante no fue diseñado de manera consistente.
Un proceso de integración práctico debe incluir una lista de E/S, dibujos eléctricos, arquitectura de red, plan de direccionamiento de dispositivos, copias de seguridad de software, procedimientos de prueba y documentación clara de puesta en servicio.
Incluso un sistema PLC bien diseñado requiere un mantenimiento adecuado. Cuando una línea de producción se detiene, no siempre la solución más rápida es sustituir el PLC. Los ingenieros primero deben identificar si el problema se origina en la alimentación, el cableado de campo, los dispositivos de E/S, la comunicación, la programación o el propio controlador.
Una secuencia útil para la resolución de problemas es:
El mantenimiento preventivo también debe incluir inspección de gabinetes, controles ambientales, verificación de respaldo, actualizaciones de documentación y planificación de repuestos. Para equipos de producción críticos, tener un procedimiento de recuperación claro puede reducir significativamente el tiempo de inactividad.
| Requisito del proyecto | Dirección recomendada | Pregunta principal |
|---|---|---|
| Pequeña máquina independiente | Plataforma de controlador compacta | ¿Cuántos puntos de E/S y dispositivos de comunicación se requieren? |
| Sistema de máquina de cultivo | Arquitectura modular de gama media | ¿Qué ampliación será necesaria más adelante? |
| Gran sistema de producción | Arquitectura de controlador de alta capacidad | ¿Cuáles son los requisitos de rendimiento, redundancia e integración? |
| Máquina heredada existente | Estrategia de migración o reemplazo | ¿Qué se puede conservar y qué se debe reemplazar? |
La automatización industrial moderna conecta cada vez más el control a nivel de máquina con datos de producción, visualización, diagnóstico remoto y sistemas de fabricación de nivel superior. Esto no elimina el papel de los PLC. En cambio, el PLC se convierte cada vez más en un componente importante dentro de una arquitectura de automatización conectada.
Por lo tanto, los proyectos preparados para el futuro deberían considerar no sólo la secuencia de las máquinas actuales, sino también cómo se recopilarán los datos operativos, cómo se comunicarán los equipos, cómo se mantendrá el software y cómo se pueden integrar activos de automatización adicionales.
La ciberseguridad, la segmentación de redes, la gestión de acceso, las copias de seguridad confiables y los cambios de software controlados también son cada vez más importantes a medida que los sistemas de control industrial se vuelven más conectados.
¿Para qué se utiliza un PLC Allen-Bradley?
Se utiliza para controlar maquinaria automatizada y procesos industriales al recibir entradas de campo, ejecutar lógica programada y controlar salidas como motores, válvulas, actuadores y otros equipos.
¿Allen-Bradley es adecuado para máquinas pequeñas?
Sí. La cartera de Allen-Bradley incluye plataformas de controladores compactos diseñados para aplicaciones de automatización más pequeñas, así como plataformas más grandes para sistemas más complejos.
¿Cómo debo elegir un PLC Allen-Bradley?
Comience con el recuento de E/S, los requisitos de procesamiento, las necesidades de comunicación, el tamaño de la máquina, las condiciones ambientales, los requisitos de software, los planes de expansión y la compatibilidad con los equipos existentes.
¿Puede un PLC Allen-Bradley comunicarse con una HMI?
Sí. Los sistemas de automatización basados en PLC pueden comunicarse con interfaces de operador a través de arquitecturas de comunicación industrial apropiadas y configuraciones compatibles.
¿Cuál es el mayor error al sustituir un PLC antiguo?
Reemplazar el controlador sin documentar completamente las E/S existentes, el comportamiento del programa, las conexiones de red, la secuencia de la máquina y el equipo periférico puede crear problemas inesperados de puesta en servicio.
¿Cómo se puede reducir el tiempo de inactividad del PLC?
La documentación confiable, las copias de seguridad de software verificadas, el mantenimiento preventivo, la planificación de repuestos, los diagnósticos adecuados y el personal de mantenimiento capacitado pueden mejorar el tiempo de recuperación cuando ocurre una falla.
¿El PLC más potente proporciona siempre la mejor solución?
No. El mejor controlador es el que se adapta a la aplicación real. El sobredimensionamiento puede aumentar costos innecesarios, mientras que el tamaño insuficiente puede limitar el rendimiento y la expansión futura.
La tecnología PLC de Allen-Bradley puede proporcionar una base sólida para el control de máquinas y la automatización industrial cuando el controlador, las E/S, la arquitectura de comunicación, el software y el equipo circundante se adaptan correctamente a la aplicación.
El enfoque más eficaz es comenzar con los requisitos de producción del cliente en lugar de seleccionar un PLC sólo por el nombre del modelo. Comprender la cantidad de puntos de E/S, el rendimiento de procesamiento requerido, la arquitectura de la red, las condiciones ambientales, las expectativas de mantenimiento y los planes de expansión futuros ayuda a crear un sistema de control que sea práctico y confiable.
